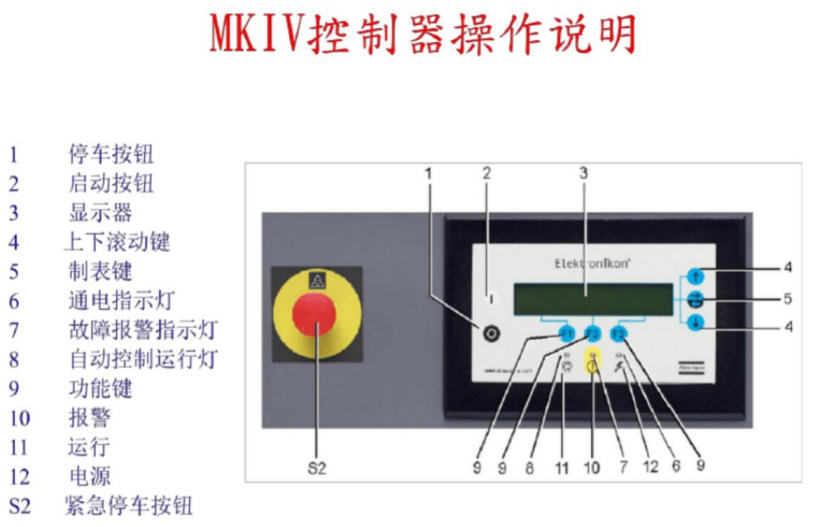

1  显示屏 - 键

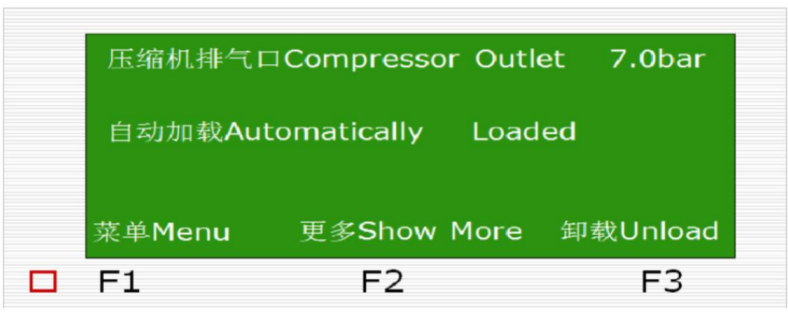

1  典型显示图

显示器有四行： 1    前三行 : ——显示屏显示传感器的名称和实际的读数。

——测量值的单位和传感器的实际读数。

——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤 器和空气过滤器）或者是故障信息（比如故障停机）

.

.

2   滚动键( ↑↓ ) : ——这些滚动键标有垂直的箭头，允许滚动显示屏。

——只要在显示屏的最右边的位置上有一个指向下面的箭头，   其对

应的滚动键就可以用来查阅下面的内容

3    表格键  ( = ):   该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。只有 后面跟着指向右面的箭头的参数才可以修改  ,

3   功能键 (F1/F2/F3):  ——用于查阅或编制设定值 ,

——复位电机过载，故障停机或保养信息，或紧急停机   ,

——查看电脑控制器收集到的所有参数  ,

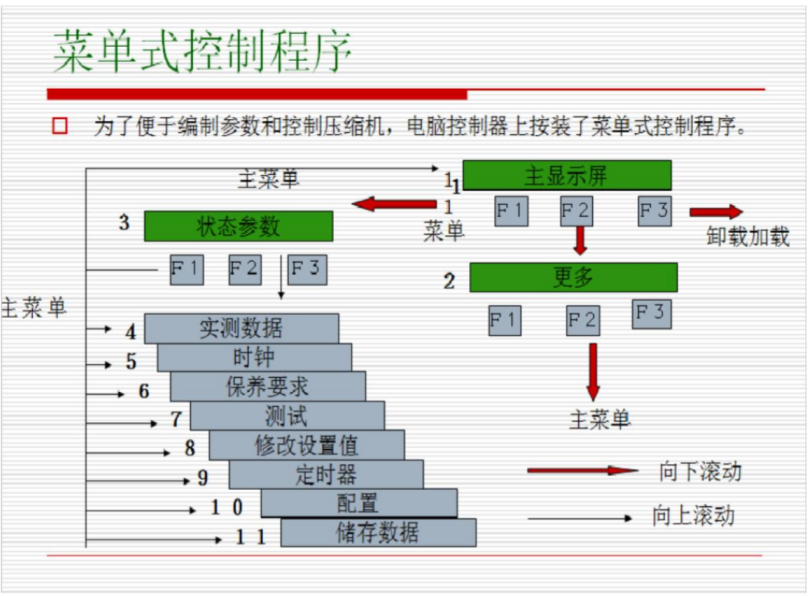

——(F1/F2/F3)所对应的功能根据显示的菜单变化而变化， 它们的 实际功能显示在显示屏的底部，刚好在相应的功能键的上面。

最常用的功能中英文对应如下  :

Automatically     Loaded                               自动加载

Automatic Operation                                    自行运行

matically Loaded                                         自动卸载

Locally controlled                                      本地控制

Remote controlled                                      遥控控制

Manual Operation                                       手动运行

Manual Unloaded                                      手动卸载

Unioad                                                          卸载

Running      hours                                       运行时间

Loading      hours                                       加载时间

Main Screen                                               主显示屏

Shutdown                                                   故障停机

Compressor    Outlet                          压缩机排气口

Show More                                                更多

Add                                                            增加指令 用来增加空压机的自动启动 / 停机(日期)

Back                                                          返回指令 返回到的选择或菜单

Cancel                                                      取消  当设定参数有误时 .用来取消已设定的数

dleete                                                       删除 用来删除空压机的自动启动 / 停机时间

Help                                                           帮助 帮助寻找 Atlas Copco 的内部地址

Limits                                                       上下限 显示允许设定的上下极限数据

Load                                                           负载 手动操作空压机负载

Main screen                                            回到主目录  从任一画面回到主目录

Menu                                                          菜单

Modify                                                        修改 修改设定参数

Status    Data                                         状态参数

Shutdown                                                 故障停机

Shutdown    Warning                            故障停机报警

Motor overload                                      电机过载

Running Hours                                      运行时间

Program                                                   编写输入 将新的设定数据编写输入

Reset                                                        重新设定 重新设定计时器及信息 ,定时器或复位

Rtrn                                                           回归  回归到前一页或前一目录

Maximum                                                  最大值

Shutdown Maximum                             故障停机最大设置值

Reset                                                         复位

.

.

All protection functions are OK    所有保护功能都正常

Protection Function activated    保护功能激活

permissive start                                允许起动条件 Not normal                                               不正常   Normal closed                                        常闭

Related      protection     settings  相关的保护功能设置

Element                                                   主机头排气口

Dpair Filter                                         空气过滤器上的压降

No Service required                           无需保养

Service   tequierd                              需要保养

Oil    filter                                             油过滤器

Related    Service   settings          有关的保养设置值

Service   Maximum                              保养 最大设置值

Programmable    settings                可编制设置值

Delay at signal                                      信号延迟

The timer is Not     activated        定时器没有激活

Configuration                                      配置

Xtra                                                          额外的 找寻调节器的构造模式

Extra                                                      寻找关于安装的电脑控制器的信息

List                                                          列出已输入的开机 / 停机指令（日 / 小时）

Show More                                              快速浏览压缩机的运行状态；

Select                                                      选择子菜单或阅读显示屏上显示的选项的详细情况

2    开机作业

1    开机前检查事项

（1 ） 检查冷凝循环水压力

（2 ） 检查机器内油位是否正常（橙色为高位，运行绿区为正常，红区为低位需补专用油）有没有油 的跑、冒、滴、漏的现象；

（3） 供气管道的手动阀门都在开启状态

（4 ） 机器排污阀门都在关闭状态

（5 ） 过滤器的排污有自动排污阀的阀门应开启

（6） 不带自动排污阀的阀门应关闭；

（7 ） 电源送到空压机后，检查空压机本身的电脑控制显示器内的状态参数，压力，温度都为正常，

与实际相符，没有报警。报警消除后才可开机；

2    开机步骤

（ 1）检查水路 / 气路/ 油路 ,是否有泄漏 ,检查高压是否具备合闸条件

（2）接通电源，并检查电源指示灯是否亮起  ,检查控制面板 ,查看是否满足开启条件

（3）按起动按钮运行指示灯亮起； (延时 20S 后空压机自动加载 )或按启动按钮后手动卸载  压缩机，开始辅 助油泵和油加热器加热，温度加热至  38 摄氏度或 38 摄氏度以上，时间为  2 至 3 分钟（非常规开启时需  先
