阿特拉斯・科普柯 (Atlas Copco) 作为全球领先的工业生产解决方案提供商，其空压机产品覆盖从0.75kW 微型活塞机到 900kW 大型无油机的全功率范围，应用于制造业、电力、化工、食品饮料、医药、电子等几乎所有工业领域。以下是其核心系列的型号参数与应用解析。

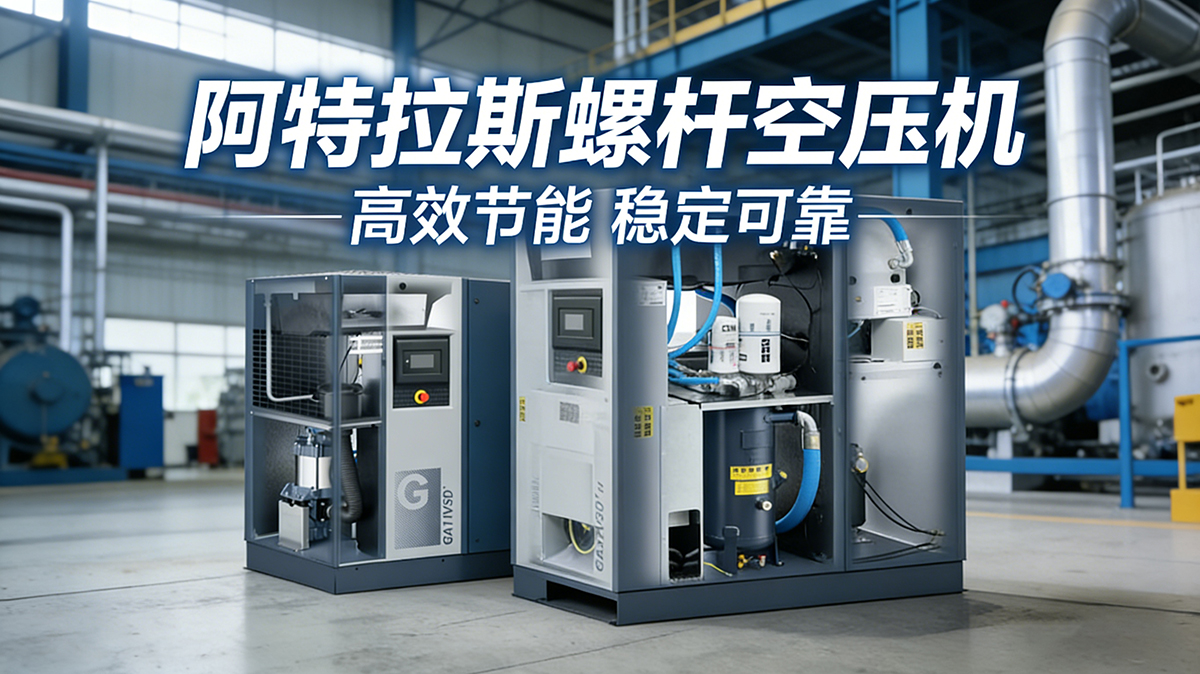

一、喷油螺杆空压机系列（G/GA 系列）
1.1 系列定位与核心参数
表格
系列 功率范围 压力范围 流量范围 冷却方式 核心优势 适用场景
G 系列 2.2kW~250kW 7.5~14bar 0.24~40.9m³/min 风冷 / 水冷 经济可靠，结构紧凑 小型工厂、车间、轻工况
GA 系列 5.5kW~500kW 4~13bar 0.82~84.7m³/min 风冷 / 水冷 经典高效，一级能效 大型连续生产、通用工业
GR 系列 110kW~355kW 7.5~13bar 18~65m³/min 水冷 双级压缩，能效提升 15%+ 高压需求、大流量工况
1.2 GA 系列细分型号参数表
1.2.1 GA+（定频高效系列）
表格
型号 功率 (kW) 工作压力 (bar) 额定排气量 (m³/min) 核心配置
GA 5.5+ 5.5 7.5 0.82 IE3 电机，基础配置
GA 15+ 15 7.5 2.4 IE4 电机，高效转子
GA 37+ 37 7.5 6.2 IE4 电机，混合轴承，加大冷却器
GA 55+ 55 7.5 9.6 IE4 电机，STC 智能控温
GA 75+ 75 7.5 13.2 IE4 电机，能量回收接口
GA 160+ 160 8.5 26.8 一级能效，大型连续工况
1.2.2 GA VSD（变频系列）
表格
型号 功率 (kW) 压力范围 (bar) 排气量调节范围 (m³/min) 节能特点
GA 15 VSD 15 7~13 0.5~2.6 适配轻载 / 间歇用气，节能 35%+
GA 37 VSD 37 7~13 1.54~6.9 iPM 永磁电机，恒压变频
GA 75 VSD 75 7~13 3.2~13.8 大流量动态调节，适配生产线波动
1.2.3 GA VSD⁺（永磁变频增强系列）
表格
型号 功率 (kW) 工作压力 (bar) 额定排气量 (m³/min) 核心亮点
GA 37 VSD⁺ 37 7.5 7.0 iPM 永磁 IE4，节能 50%，IP66 防护
GA 55 VSD⁺ 55 7.5 10.2 直联驱动，低噪音，内置热回收
GA 90 VSD⁺ 90 8.5 16.5 SmartInjection 转子，高效冷却
GA 180-315 VSD⁺ 180~315kW 7.5~10bar 30~52m³/min 大型高效变频，适合大规模用气波动
1.2.4 GA VSDˢ（超高效小型变频系列）
表格
型号 功率 (kW) 工作压力 (bar) 排气量 (m³/min) 能效优势
GA 7 VSDˢ 7 7.5 1.2 IE5 电机，节能 60%，占地小
GA 15 VSDˢ 15 7.5 2.7 高集成，低噪音，适合实验室
GA 37 VSDˢ 37 7.5 6.8 超高效，适合用气多变小型工厂
1.3 技术亮点
专利转子：自主设计螺杆型线，优化喷油温度，减少内部压降，提升压缩效率
高效电机：VSD⁺/VSDˢ搭载 IE4/IE5 永磁电机，效率最高达 96.8%
智能控制系统：Elektronikon® Touch + SMARTLINK 远程监控，预测性维护
能量回收：可回收 78% 压缩热，用于工艺加热、生活用水，降低额外能耗
二、无油空压机系列（Z 系列）
2.1 系列分类与核心参数
表格
系列 压缩方式 冷却方式 功率范围 压力范围 流量范围 认证等级 适用场景
ZA 系列 单级无油螺杆 水冷 15kW~90kW 3.5bar 2.6~15.5m³/min Class 0 无油 低压无油需求，如污水处理
ZE 系列 单级无油螺杆 风冷 15kW~90kW 3.5~4bar 2.6~15.5m³/min Class 0 无油 低压无油需求，户外安装
ZR 系列 双级无油螺杆 水冷 55kW~900kW 7.5~10bar 6.1~147.4m³/min Class 0 无油 大型连续无油需求，如制药、电子
ZT 系列 双级无油螺杆 风冷 55kW~900kW 7.5~10bar 6.1~147.4m³/min Class 0 无油 大型无油需求，空间受限
SF 系列 无油涡旋 风冷 1kW~15kW 7~10bar 0.15~2.4m³/min Class 0 无油 实验室、医疗、小型精密设备
2.2 ZR/ZT 系列代表型号参数
表格
型号 功率 (kW) 工作压力 (bar) 额定排气量 (m³/min) 配置类型
ZR/ZT 15 VSD 15 7.5 2.6 标准版，基础配置
ZR/ZT 55 VSD 55 7.5 9.2 标准版，VSD 变频
ZR/ZT 90 FF 90 8.5 15.0 卓越版，全功能
ZR/ZT 315 VSD 315 10 52.5 大型无油，智能变频
2.3 无油技术保障
Class 0 认证：全球首家获 ISO 8573-1:2010 Class 0 无油认证，确保绝对无油污染
Z 密封设计：独特密封技术，防止润滑油进入压缩腔
转子涂层：高性能转子涂层，提高效率与耐用性
三、移动空压机系列（X 系列）
3.1 柴油移动空压机（XATS/XAVS 系列）
表格
型号 压力范围 流量范围 发动机功率 特点 应用
XATS 156C 7~10.3bar 10m³/min 110kW 紧凑设计，低噪音 小型钻机、建筑维修
XATS 288 7~14bar 12.2~16.6m³/min 180kW PACE 压力调节技术 中型施工、多工况适配
XAVS 238 7~14bar 12.2~16.6m³/min 180kW 变频驱动，节能 40%+ 环保要求高的施工
XATS 350 10.3bar 10m³/min 110kW 矿用设计，高可靠性 矿用钻机、隧道工程
3.2 电驱移动空压机（E-Air 系列）
表格
型号 功率范围 压力范围 流量范围 特点 应用
E-Air V1100 230~315kW 17~25bar 16.9~37m³/min 高压电驱，无排放 隧道、矿山、高压需求
E-Air H185 VSD 75~110kW 5~12bar 5.4~10.2m³/min 变频调节，低噪音 城市施工、室内作业
四、活塞式空压机系列（AUTOMAN 系列）
4.1 系列分类与核心参数
表格
系列 润滑方式 功率范围 压力范围 流量范围 特点 应用
AH 系列 无油 0.75kW~2.2kW 8~10bar 0.05~0.2m³/min 小型便携，免维护 医疗、实验室、食品包装
AF 系列 喷油 0.75kW~2.2kW 8~10bar 0.05~0.2m³/min 移动便捷，铝合金机身 小型维修、气动工具
AC 系列 喷油 1.5kW~7.5kW 10bar 0.3~1.2m³/min 皮带传动，卧式 / 立式储气罐 车间备用、小型生产线
LE/LF 系列 无油 3kW~15kW 10bar 0.5~2.4m³/min 工业级无油，静音设计 医疗设备、精密仪器
4.2 代表型号参数
表格
型号 功率 (kW) 工作压力 (bar) 排气量 (m³/min) 储气罐容量
AH 20 E 1.5 8 0.12 24L
AF 30 E 2.2 10 0.18 50L
AC 21 E 1.5 10 0.18 27L
LE 75 7.5 10 1.2 200L
五、选型关键参数与注意事项
5.1 核心选型参数
排气量 (FAD)：标准工况 (20℃，1bar) 下实际输出气量，选型时应考虑泄漏损失 (10~20%)与用气波动 (1.2~1.5 倍安全系数)
工作压力：常规选型 7~8.5bar，压力每提升 0.1MPa，能耗增加 7%~10%，无需盲目选高压
功率匹配：避免 "大马拉小车" 或 "小马拉大车"，按实际用气需求选择功率
控制方式：负载波动 > 20% 选VSD 变频，负载稳定选GA + 定频，大流量高节能需求选VSD⁺永磁变频
5.2 系列对比速查表
表格
需求类型 优先推荐系列 备选系列 选型理由
连续稳定用气 GA + 系列 G 系列 一级能效，维护成本低
用气波动大 GA VSD⁺/VSDˢ系列 GA VSD 系列 节能 35~60%，恒压输出
无油洁净需求 ZR/ZT/SF 系列 AH 系列 Class 0 无油认证，绝对洁净
移动户外作业 XATS/XAVS 系列 E-Air 系列 柴油驱动，便携耐用 Atlas Copco
小型轻工况 G 系列 / GA VSDˢ系列 AC 系列 紧凑设计，占地小 阿特拉斯·科普柯(AtlasCopco)
六、总结
阿特拉斯空压机以全系列覆盖、高效节能、可靠耐用为核心优势，满足从微型实验室到大型工业基地的所有压缩空气需求。选型时应综合考虑用气流量、压力、稳定性、环境条件等因素，必要时可联系阿特拉斯官方授权服务商（如晟弘节能科技）进行专业能效审计与定制设计，实现压缩空气系统全生命周期成本最优。
